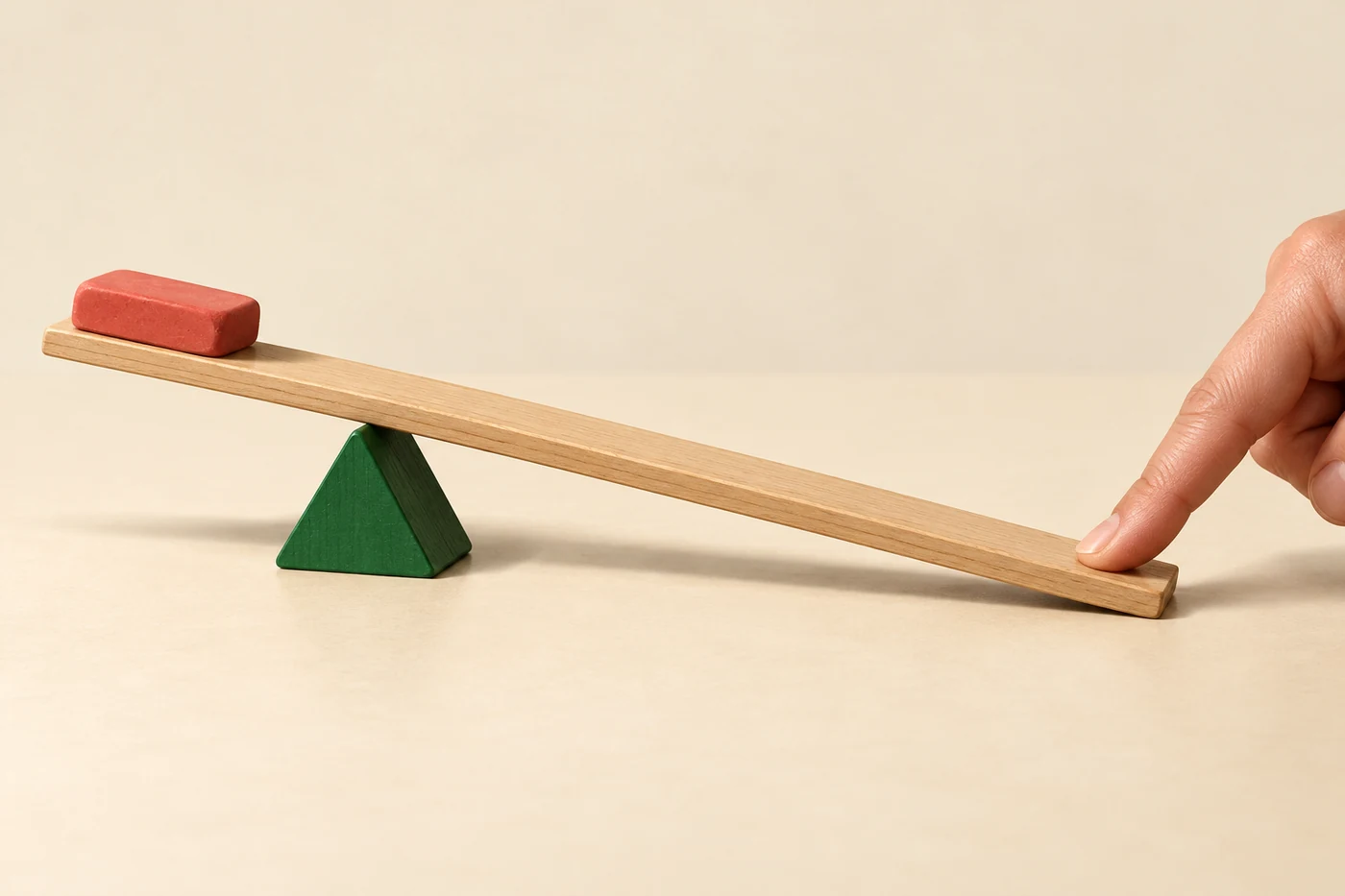

Ein Hebel dreht sich um eine Stütze. Drückst du weiter vom Drehpunkt entfernt, hat dieselbe Kraft eine größere Drehwirkung. So kannst du mit weniger Handkraft eine Last am kurzen Arm heben. Dafür bewegt sich deine Hand weiter als die Last.
Die Idee steckt in vielen Werkzeugen. Schon ein steifes Lineal auf einer niedrigen Stütze kann wie eine winzige Wippe arbeiten.
Eine Stange, eine Stütze, zwei Seiten
Ein Hebel ist ein möglichst starrer Körper, der sich um einen Drehpunkt drehen kann. Bei unserer Wippe liegt die Stütze zwischen der Last und der Hand.
Die Last drückt auf einer Seite nach unten. Drückst du die andere Seite langsam hinunter, kann die Lastseite nach oben schwenken. Die Stütze hält den Hebel dabei von unten.
Abstand macht Drehwirkung
Eine Kraft kann etwas drehen. Diese Drehwirkung heißt Drehmoment. Bei einem waagerechten Hebel und senkrechten Kräften zählt: Kraft mal Abstand zum Drehpunkt.
Ein ideales Beispiel im Gleichgewicht: Eine Lastkraft von 6 Newton greift 10 Zentimeter links vom Drehpunkt an. Rechts reichen 2 Newton in 30 Zentimetern Abstand. Denn 6 × 10 ist genauso groß wie 2 × 30. Newton ist eine Einheit für Kraft. Das Beispiel lässt das Eigengewicht des Hebels und Reibung weg.
Weniger Kraft, dafür mehr Weg
Beim Drehen bewegt sich das lange Ende weiter als das kurze. Ist der Handarm dreimal so lang wie der Lastarm, legt er beim gleichen Drehwinkel den dreifachen Bogenweg zurück.
Der Hebel erzeugt keine zusätzliche Energie. Im idealen, langsamen Fall gleicht der längere Weg die kleinere Kraft aus. Bei einem echten Hebel spielen auch sein Gewicht und Reibung mit. Ein längeres Werkzeug ist also keine Quelle kostenloser Energie.
Warum die Türklinke weit vom Scharnier sitzt
Auch eine Tür dreht sich um eine Achse: ihre Scharniere. Quer gegen die Tür zu drücken ist am äußeren Rand leichter als dicht am Scharnier. Der Abstand hilft der Drehwirkung.
Dabei ist die Richtung wichtig. Schräges Drücken wirkt anders als senkrechtes Drücken. Allgemein ist der Hebelarm der kürzeste Abstand zwischen Drehachse und der gedachten Linie, entlang der die Kraft wirkt. Nicht allein die Gesamtlänge eines Werkzeugs entscheidet.
Ein Radiergummi auf der Linealwippe
- Eine erwachsene Person legt einen ungespitzten sechseckigen Bleistift quer unter ein leichtes, steifes Lineal in eine flache Schale. Klebeband an den Bleistiftenden verhindert Rollen. Verschiebe das leere Lineal vorsichtig, bis es ungefähr waagerecht balanciert. Diese Stützstelle bleibt für den Vergleich gleich.
- Lege einen kleinen Radiergummi etwa 5 Zentimeter links vom Drehpunkt auf das Lineal. Drücke rechts zunächst in etwa 5 Zentimetern Abstand langsam nach unten, bis der Radiergummi nur wenige Millimeter steigt. Lass ihn sanft wieder sinken. Wiederhole mit dem Finger in etwa 10 Zentimetern Abstand rechts. Last und Stütze bleiben an ihren Stellen.
- Vergleiche dreimal und notiere: leichter, gleich oder unklar? Weiter außen sollte weniger Handkraft nötig sein. Beobachte auch den längeren Weg des Fingers für dieselbe kleine Hubhöhe. Das Gefühl ist keine genaue Kraftmessung; Rollen, Rutschen und ein sich biegendes Lineal machen den Vergleich unzuverlässig.
Mit einer erwachsenen Person und nur mit kleinem Radiergummi arbeiten. Langsam drücken, niemals schnippen oder Gegenstände wegschleudern. Hände nicht unter das Lineal legen. Keine scharfen, spröden oder schweren Gegenstände verwenden. Alles bleibt niedrig in der Schale und weit von Tischkanten und Gesichtern entfernt.
Zum Mitnehmen
Für die Drehwirkung zählen Kraft, Abstand und Richtung. Ein langer Handarm kann die nötige Kraft verringern. Dafür legt die Hand einen längeren Weg zurück; zusätzliche Energie entsteht nicht.
Was ist der Preis für weniger Handkraft am langen Hebelarm?
